معرفی تریستور BT151-600

تریستور BT151-600 یک SCR (Silicon Controlled Rectifier) است که به‌عنوان یک سوئیچ الکترونیکی قدرت در مدارهای AC و DC استفاده می‌شود. این قطعه با توانایی تحمل جریان بالا (تا 12 آمپر به‌صورت پیوسته) و ولتاژهای کاری مختلف (از 400 ولت تا 800 ولت و بالاتر)، گزینه‌ای ایده‌آل برای مدارهای کنترل توان، یکسوسازی کنترل‌شده، دیمرها، درایور موتور و منابع تغذیه صنعتی است.

یکی از ویژگی‌های مهم BT151-600، کنترل‌پذیری با گیت است. به‌عبارت دیگر، این تریستور مانند یک دیود یک‌طرفه عمل می‌کند اما با اعمال یک پالس به پایه Gate می‌توان آن را روشن کرد. همین ویژگی باعث شده تا در طراحی مدارهای کنترل توان AC مثل دیمر لامپ، کنترل دور موتور، و کنترل المنت‌های حرارتی، به‌شدت پرکاربرد باشد.

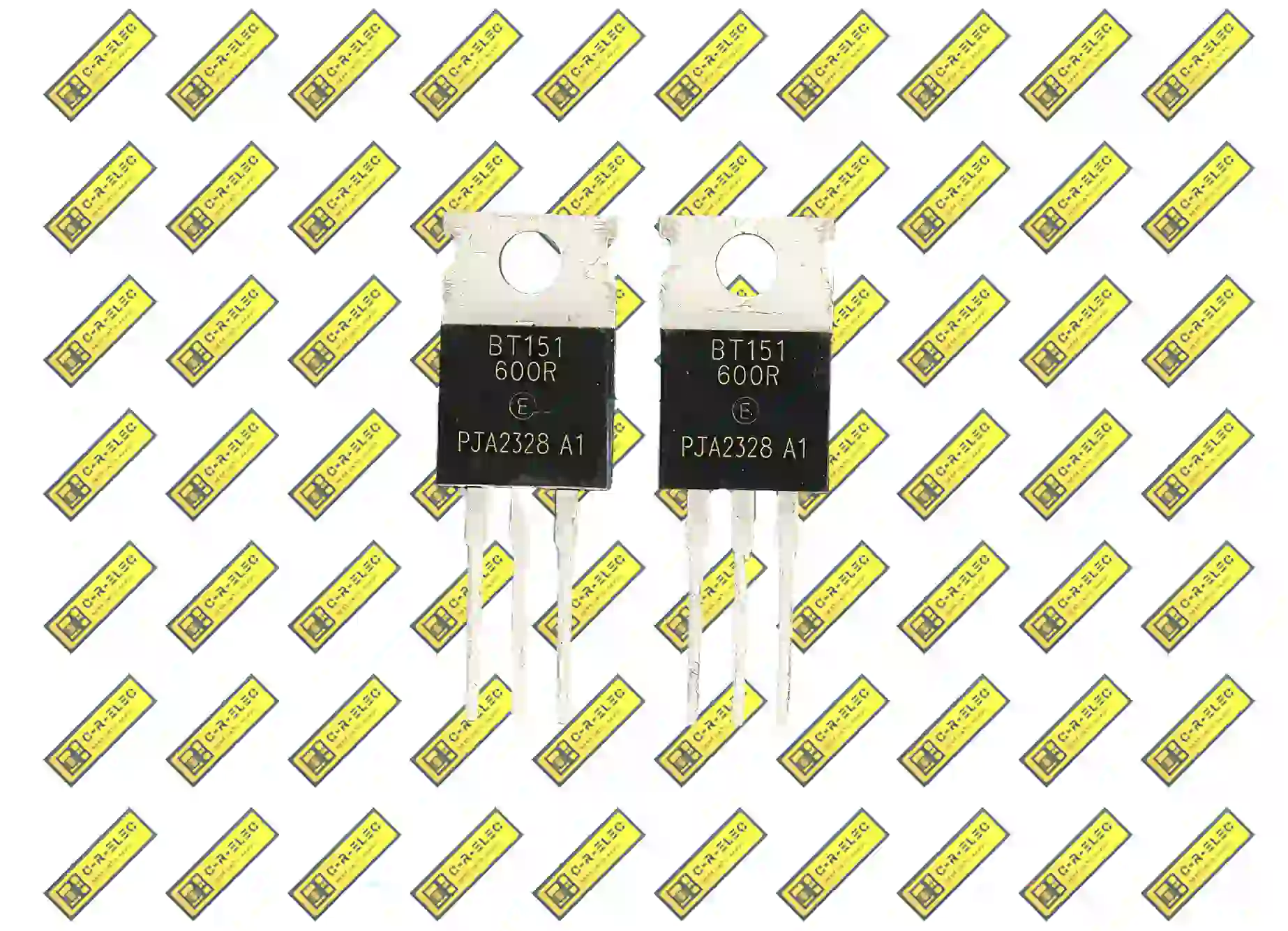

پکیج و ظاهر تریستور BT151-600

این قطعه در بسته‌بندی TO-220 عرضه می‌شود که مشابه بسیاری از ترانزیستورهای قدرتی مانند BD139 یا رگولاتورهای سری 78xx است. طراحی این پکیج باعث می‌شود:

• نصب روی هیت‌سینک به‌سادگی انجام شود.
• انتقال حرارت به‌خوبی صورت گیرد.
• امکان استفاده در مدارهای قدرتی با توان تلفاتی بالا وجود داشته باشد.

پین اوت (Pinout) تریستور BT151

در حالت استاندارد وقتی قطعه را روبه‌روی خود قرار دهید (نوشته به سمت شما باشد و پایه‌ها به پایین):

1. پایه سمت چپ → آند (Anode)
2. پایه وسط → کاتد (Cathode)
3. پایه سمت راست → گیت (Gate)

آند و کاتد مسیر اصلی جریان را تشکیل می‌دهند و گیت نقش کلید کنترل‌کننده را ایفا می‌کند.

مشخصات فنی تریستور BT151 (بر اساس دیتاشیت)

• ولتاژ تکرار شونده معکوس (Repetitive Peak Off-State Voltage): از 400V تا 800V (بسته به مدل)
• جریان RMS: تا 12A
• جریان پیک لحظه‌ای (ITSM): حدود 100A (برای پالس کوتاه)
• جریان نگهدارنده (Holding Current): حدود 5 تا 15mA
• توان تلفاتی: تا 75 وات
• پکیج: TO-220

نحوه عملکرد تریستور BT151-600

1. تا زمانی که هیچ پالس گیتی داده نشود، تریستور در حالت خاموش (OFF) باقی می‌ماند.
2. با اعمال یک پالس کوچک به پایه گیت، تریستور هدایت می‌کند و مانند یک دیود در بایاس مستقیم جریان را عبور می‌دهد.
3. برخلاف ترانزیستورها، بعد از روشن شدن، دیگر نیازی به گیت نیست و جریان ادامه می‌یابد.
4. خاموش شدن تریستور زمانی رخ می‌دهد که جریان از آن به زیر جریان نگهدارنده برسد یا ولتاژ معکوس شود (مثلاً در نیم‌سیکل بعدی AC).

کاربردهای تریستور BT151-600

۱. دیمر لامپ و کنترل روشنایی

یکی از شناخته‌شده‌ترین کاربردهای BT151، در مدارهای دیمر است که شدت نور لامپ‌های رشته‌ای یا هالوژنی را کنترل می‌کند.

۲. کنترل سرعت موتورهای AC

با استفاده از BT151 می‌توان توان مؤثر اعمال‌شده به موتور را تغییر داد و در نتیجه سرعت آن را کنترل کرد.

۳. منابع تغذیه صنعتی

در مدارهای یکسوسازی کنترل‌شده برای تنظیم ولتاژ خروجی از SCRهایی مانند BT151 استفاده می‌شود.

۴. کنترل المنت‌های حرارتی

برای هیترهای برقی و المنت‌ها، این قطعه به‌عنوان یک کنترل‌کننده توان عمل می‌کند.

۵. مدارهای محافظتی

BT151 در برخی مدارهای Crowbar Protection به کار می‌رود تا از تجهیزات در برابر ولتاژ بیش از حد محافظت کند.

مزایا و نقاط قوت تریستور BT151-600

• توان تحمل جریان بالا (12A پیوسته)
• مقاومت در برابر ولتاژهای بالا (تا 800V)
• پکیج TO-220 با قابلیت نصب روی هیت‌سینک
• قیمت مناسب و در دسترس بودن در بازار
• مناسب برای مدارهای AC و DC

مقایسه BT151-600 با تریستورهای مشابه

• BT136 → جریان کمتر (4A) دارد و بیشتر برای کاربردهای سبک‌تر مثل دیمرهای کوچک استفاده می‌شود.
• BT152 → تحمل جریان بالاتر (20A) دارد و برای بارهای سنگین‌تر مناسب است.
• BT151 → انتخابی عالی برای پروژه‌های نیمه‌صنعتی و خانگی که نیاز به جریان متوسط دارند.

مدار نمونه با BT151-600

مدار دیمر ساده با BT151-600

در یک مدار دیمر AC، تریستور BT151 به‌صورت سری با لامپ قرار گرفته و با تغییر زاویه آتش (Firing Angle) توسط یک مدار RC و دیود دی‌اک (DIAC)، میزان توان منتقل‌شده به لامپ کنترل می‌شود.

مدار کنترل موتور AC

در این مدار، BT151 همراه با اپتوکوپلرهای مخصوص (مانند MOC3021) استفاده می‌شود تا کنترل موتور با ایزولاسیون ایمن از میکروکنترلر انجام شود.

نکات طراحی با BT151-600

• همیشه از هیت‌سینک مناسب برای جلوگیری از داغ شدن استفاده کنید.
• در مدارهای AC بهتر است از مدار Snubber (RC Series) برای جلوگیری از تریگر ناخواسته در اثر ولتاژهای ناگهانی استفاده شود.
• برای کنترل با میکروکنترلر یا مدار منطقی، استفاده از اپتوایزولیشن (مثل MOC3021 یا MOC3063) توصیه می‌شود.

پرسش‌های متداول (FAQ)

۱. تفاوت BT151 و BT136 در چیست؟
BT151 جریان بالاتر (12A) و ولتاژ بیشتر را تحمل می‌کند، درحالی‌که BT136 فقط تا 4A مناسب است.

۲. آیا BT151 برای کار با میکروکنترلر مناسب است؟
بله، اما باید همراه با اپتوکوپلرهایی مانند MOC3021 استفاده شود.

۳. آیا می‌توان از BT151 در منابع تغذیه DC استفاده کرد؟
بله، در یکسوسازی کنترل‌شده DC کاربرد دارد.

۴. آیا نیاز به خنک‌کننده دارد؟
بله، در جریان‌های بالاتر از 3 آمپر، نصب هیت‌سینک ضروری است.

جمع‌بندی

تریستور BT151-600 یک SCR قدرتی متوسط با توان تحمل جریان 12 آمپر و ولتاژ تا 600 ولت است که در مدارهای کنترل توان AC، دیمرها، کنترل دور موتور و منابع تغذیه صنعتی استفاده می‌شود. این قطعه به دلیل قیمت مناسب، در دسترس بودن و قابلیت اطمینان بالا، یکی از بهترین گزینه‌ها برای پروژه‌های نیمه‌صنعتی و خانگی است.

فروشگاه سی آر الکترونیک این قطعه را با قیمت رقابتی و کیفیت تضمین‌شده عرضه می‌کند. همین حالا می‌توانید سفارش خود را ثبت کرده و در سریع‌ترین زمان تریستور BT151 اورجینال را دریافت کنید.
