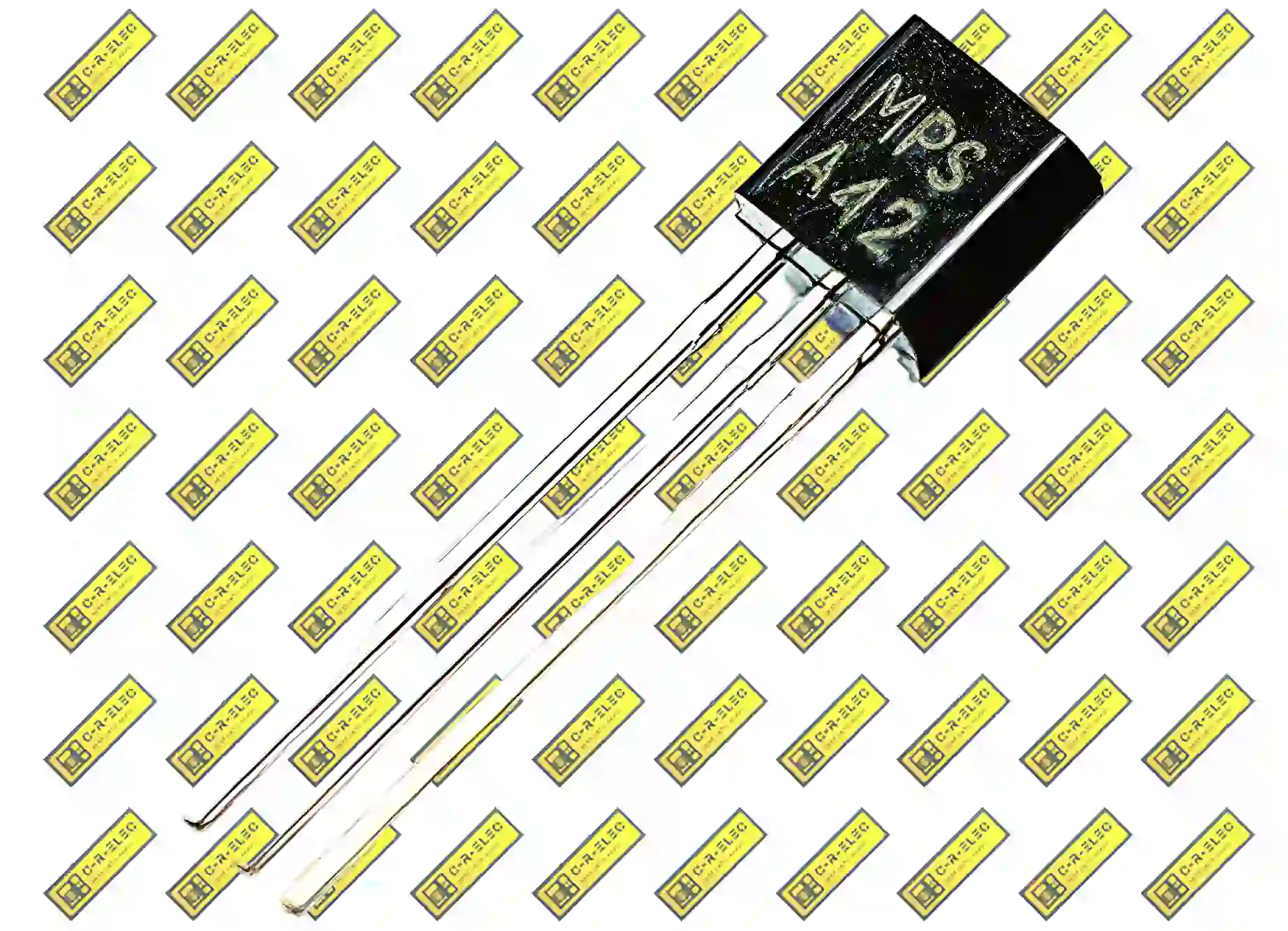

معرفی ترانزیستور MPSA42

ترانزیستور MPSA42 یک BJT از نوع NPN سیلیکونی است که برای ولتاژهای بالا طراحی شده است. این قطعه به خاطر قابلیت تحمل ولتاژ تا 300 ولت و جریان مناسب، در دسته ترانزیستورهای پرکاربرد در مدارهای تقویت‌کننده، منابع تغذیه و سوئیچینگ ولتاژ بالا قرار می‌گیرد.

اگر به دنبال ترانزیستوری مطمئن و ارزان هستید که بتواند در پروژه‌های تقویت سیگنال و کنترل ولتاژ به‌خوبی عمل کند، MPSA42 یکی از بهترین گزینه‌هاست.

ویژگی‌ها و مزایا

• نوع ترانزیستور: NPN
• ولتاژ کلکتور-امیتر (Vce): 300 ولت
• جریان کلکتور (Ic): 500 میلی‌آمپر
• توان تلفاتی (Pd): حدود 625 میلی‌وات
• بهره جریان (hFE): 40 تا 120
• فرکانس گذر (fT): حدود 50 مگاهرتز
• بسته‌بندی: TO-92

مزایای اصلی

• تحمل ولتاژ بالا (مناسب برای مدارهای 220 ولت AC پس از یکسو‌سازی)
• قیمت مناسب و در دسترس بودن
• مناسب برای کاربردهای صوتی و RF با توان متوسط
• پایداری و طول عمر بالا

ساختار و عملکرد

MPSA42 یک ترانزیستور دو قطبی (BJT) است. جریان کوچکی که به بیس (Base) تزریق می‌شود، باعث کنترل جریان بسیار بزرگ‌تری بین کلکتور (Collector) و امیتر (Emitter) می‌گردد.

این ترانزیستور به دلیل ولتاژ شکست بالا در بسیاری از پروژه‌های مربوط به مدارهای ولتاژ بالا و همچنین در بخش‌های آمپلی‌فایر فرکانس متوسط مورد استفاده قرار می‌گیرد.

پایه‌های ترانزیستور MPSA42

این ترانزیستور در پکیج TO-92 عرضه می‌شود و سه پایه دارد:

1. E – Emitter (امیتر): خروجی جریان
2. B – Base (بیس): ورودی کنترلی
3. C – Collector (کلکتور): ورودی/خروجی جریان اصلی

مشخصات فنی (Datasheet MPSA42)

• حداکثر ولتاژ کلکتور-امیتر (Vce): 300V
• حداکثر ولتاژ کلکتور-بیس (Vcb): 300V
• حداکثر ولتاژ امیتر-بیس (Veb): 6V
• حداکثر جریان کلکتور (Ic): 500mA
• توان تلفاتی (Pd): 625mW
• بهره جریان (hFE): 40 تا 120
• فرکانس گذر (fT): 50MHz
• دمای کاری: -55°C تا +150°C

کاربردهای ترانزیستور MPSA42

1. مدارهای تقویت‌کننده ولتاژ بالا

یکی از مهم‌ترین کاربردهای MPSA42 استفاده در تقویت‌کننده‌هایی است که باید سیگنال‌های ولتاژ بالا را پردازش کنند.

2. منابع تغذیه و پاور سوئیچینگ

به دلیل تحمل ولتاژ بالا، از این ترانزیستور در بخش ولتاژ اولیه منابع تغذیه استفاده می‌شود.

3. مدارهای درایور و کنترل

درایورهای LED ولتاژ بالا یا درایو ترانسفورماتورهای کوچک از دیگر کاربردهای مهم آن هستند.

4. کاربردهای صوتی (Audio Amplifier)

MPSA42 در مدارهای پری‌آمپلی‌فایر صوتی و همچنین در ترکیب با ترانزیستورهای مکمل به کار می‌رود.

نکات مهم در استفاده از MPSA42

• همیشه برای جریان‌های بالا از هیت‌سینک کوچک استفاده کنید.
• در مدارهای ولتاژ بالا، حتماً مقاومت بیس به‌درستی انتخاب شود.
• توجه کنید که توان تلفاتی محدود است (625mW). در نتیجه استفاده در بارهای سنگین توصیه نمی‌شود.
• برای ولتاژهای بالاتر از 220 ولت AC، به ایزولاسیون و خنک‌سازی بیشتر نیاز دارید.

تست سلامت ترانزیستور MPSA42 با مولتی‌متر

1. مولتی‌متر را روی حالت دیود تست قرار دهید.
2. بین بیس و امیتر باید هدایت یک‌طرفه وجود داشته باشد.
3. بین بیس و کلکتور نیز هدایت یک‌طرفه دیده می‌شود.
4. بین کلکتور و امیتر نباید هدایت مستقیم باشد.

مقایسه ترانزیستور MPSA42 با ترانزیستورهای مشابه

۱. ترانزیستور MPSA42 در برابر 2N5551

هر دو ترانزیستور NPN ولتاژ بالا هستند، اما:

• MPSA42 ولتاژ 300 ولت را تحمل می‌کند.

• 2N5551 تا حدود 160 ولت را پشتیبانی می‌کند.
  👉 نتیجه: اگر مدار شما در محدوده ولتاژ بالا کار می‌کند، MPSA42 گزینه‌ی مناسب‌تری است.

۲. ترانزیستور MPSA42 در برابر MPSA92

• MPSA42: نوع NPN

• MPSA92: نوع PNP
  این دو اغلب به‌صورت مکمل در تقویت‌کننده‌ها و درایورهای متقارن استفاده می‌شوند.

۳. ترانزیستور MPSA42 در برابر BC546/BC547

• MPSA42: تحمل ولتاژ بالا (300V) ولی جریان متوسط (500mA)

• BC546/547: ولتاژ پایین‌تر (حداکثر 65V) ولی برای سیگنال‌های کوچک عالی هستند.
  👉 بنابراین، BC546 برای سیگنال‌های صوتی کم‌ولتاژ مناسب است، اما MPSA42 برای ولتاژ بالا.

مدارهای نمونه با ترانزیستور MPSA42

۱. مدار تقویت‌کننده ساده با ترانزیستور MPSA42

در یک مدار صوتی ساده، MPSA42 می‌تواند در بخش پری‌آمپلی‌فایر یا درایور استفاده شود. با یک مقاومت بیس 10 کیلو اهم و بار کلکتور 4.7 کیلو اهم، می‌توان سیگنال صوتی ضعیف را تقویت کرد.

۲. درایور LED ولتاژ بالا

در مدارهای LED رشته‌ای 220 ولت، MPSA42 می‌تواند به‌عنوان سوئیچ عمل کند. کافیست جریان بیس محدود شود تا LEDها روشن و خاموش شوند.

۳. بخش درایور ترانس SMPS

در منابع تغذیه سوئیچینگ، این ترانزیستور به‌عنوان سوئیچ در ولتاژ اولیه استفاده می‌شود و در کنار MOSFETها عملکرد بهتری ایجاد می‌کند.

نکات عیب‌یابی ترانزیستور MPSA42 در مدار

1. ولتاژ خروجی مدار ناپایدار است؟
   احتمالاً ترانزیستور نیم‌سوز شده یا hFE آن کاهش یافته است.

2. ترانزیستور بیش از حد داغ می‌شود؟

• مقاومت بیس مناسب انتخاب نشده.

• جریان کلکتور بیش از حد مجاز است.

• نیاز به هیت‌سینک کوچک دارد.

3. مدار اصلاً کار نمی‌کند؟

• پایه‌ها جابجا بسته شده‌اند.

• ولتاژ بیش از حد به امیتر-بیس اعمال شده.

• اتصال کوتاه داخلی رخ داده است.

نکات طراحی مدار با MPSA42

• همیشه مقاومت بیس را با دقت انتخاب کنید تا جریان بیس بیش از حد نشود.

• در مدارهای ولتاژ بالا، استفاده از دیود هرزگرد برای جلوگیری از پیک‌های ناگهانی ضروری است.

• در مدارهای فرکانس بالا، توجه به ظرفیت ورودی و خروجی ترانزیستور اهمیت زیادی دارد.

• برای طول عمر بیشتر، بهتر است ترانزیستور در ۷۰٪ ظرفیت نهایی‌اش کار کند.

پرسش‌های متداول (FAQ)

1. آیا می‌توان MPSA42 را در مدارهای 220 ولت استفاده کرد؟
بله، این ترانزیستور تا 300 ولت تحمل دارد و برای چنین مدارهایی مناسب است.

2. تفاوت MPSA42 با MPSA92 چیست؟
MPSA42 نوع NPN و MPSA92 نوع PNP است. معمولاً این دو به‌صورت مکمل در مدارها به کار می‌روند.

3. آیا این ترانزیستور مناسب تقویت صدا است؟
بله، در مدارهای صوتی با توان کم تا متوسط کاربرد دارد.

4. جایگزین‌های MPSA42 چیست؟
از ترانزیستورهایی مثل 2N5551 یا KSP42 می‌توان به‌عنوان جایگزین استفاده کرد.

5. آیا MPSA42 می‌تواند جایگزین MJE13009 شود؟
خیر. MJE13009 یک ترانزیستور قدرتی در پکیج TO-220 است، اما MPSA42 توان تلفاتی کمی دارد و بیشتر برای سیگنال استفاده می‌شود.

6. آیا این ترانزیستور مناسب تقویت RF است؟
در فرکانس‌های تا 50 مگاهرتز کاربرد دارد، اما برای RFهای حرفه‌ای از ترانزیستورهای مخصوص استفاده می‌شود.

7. آیا می‌توان از MPSA42 در مدار درایور موتور استفاده کرد؟
تنها برای موتورهای کوچک و جریان پایین. برای موتورها بهتر است از ترانزیستورهای قدرت یا MOSFET استفاده شود.

جمع‌بندی

ترانزیستور MPSA42 یک گزینه‌ی اقتصادی، قدرتمند و پرکاربرد برای مدارهای ولتاژ بالا، تقویت‌کننده‌های صوتی، منابع تغذیه و درایورهای LED است. به دلیل طراحی پایدار و تحمل ولتاژ 300 ولت، این قطعه انتخابی ایده‌آل برای بسیاری از پروژه‌های الکترونیکی است.
