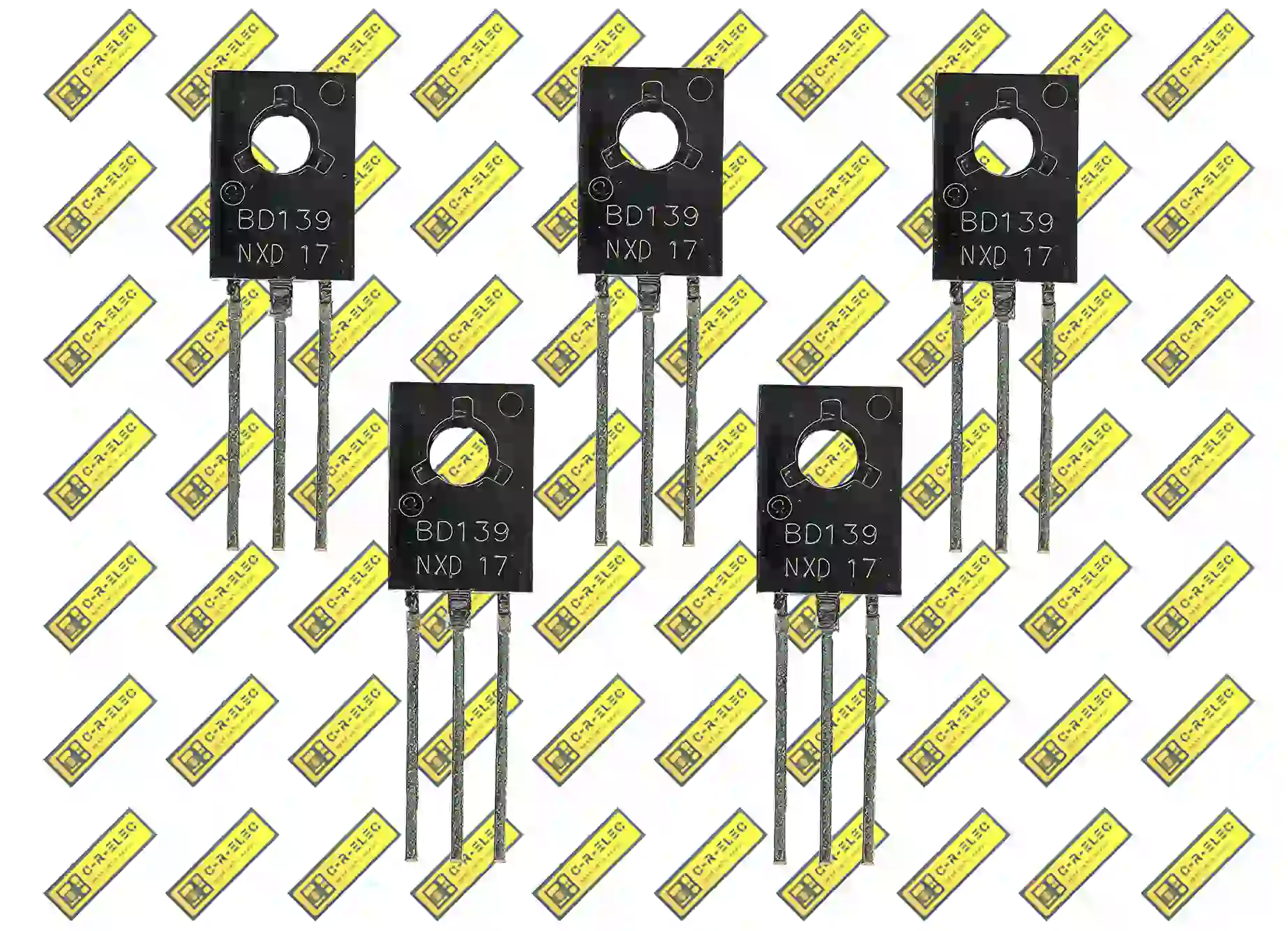

معرفی ترانزیستور BD139

ترانزیستور BD139 یک ترانزیستور NPN قدرتی متوسط (Medium Power NPN BJT) است که برای کار در ولتاژها و جریان‌های بالاتر از ترانزیستورهای کوچک‌سیگنال مانند BC547 طراحی شده است. این ترانزیستور به دلیل قابلیت تحمل جریان تا 1.5 آمپر و توان تلفاتی حدود 12.5 وات، انتخابی عالی برای تقویت‌کننده‌های صوتی، مدارهای سوئیچینگ و کاربردهای قدرتی در الکترونیک محسوب می‌شود.

BD139 در پکیج پلاستیکی TO-126 ارائه می‌شود که طراحی آن امکان دفع گرمای مناسب با استفاده از هیت‌سینک را فراهم می‌کند.

مشخصات اصلی BD139

• نوع: NPN Power Transistor
• ولتاژ کلکتور-امیتر (Vce): حداکثر 80 ولت
• جریان کلکتور (Ic): تا 1.5 آمپر
• توان تلفاتی (Ptot): حداکثر 12.5 وات (با هیت‌سینک مناسب)
• ضریب تقویت جریان (hFE): 40 تا 250 (بسته به مدل و جریان کاری)
• فرکانس گذر (fT): حدود 190 مگاهرتز
• پکیج: TO-126 با قابلیت نصب هیت‌سینک

پین اوت (Pinout) ترانزیستور BD139

در بسته‌بندی TO-126 وقتی نوشته روی بدنه به سمت شما باشد و پایه‌ها به پایین باشند:

1. پایه سمت چپ → بیس (B)
2. پایه وسط → کلکتور (C)
3. پایه سمت راست → امیتر (E)

ویژگی‌های کلیدی BD139

1. توان تحمل جریان بالا → تا 1.5 آمپر
2. ولتاژ کلکتور بالا → تا 80 ولت
3. توان تلفاتی زیاد → مناسب برای مدارهای قدرتی
4. قابلیت دفع حرارت خوب با هیت‌سینک
5. پایداری عالی در تقویت‌کننده‌های کلاس AB و کلاس B

کاربردهای ترانزیستور BD139

۱. تقویت‌کننده‌های صوتی (Audio Amplifiers)

یکی از رایج‌ترین کاربردهای BD139 در مرحله درایور (Driver Stage) آمپلی‌فایرهای صوتی است. این ترانزیستور می‌تواند سیگنال صوتی را با توان کافی تقویت کرده و به ترانزیستورهای خروجی منتقل کند.

۲. مدارهای سوئیچینگ

در منابع تغذیه سوئیچینگ و مدارهای رله‌ای می‌توان از BD139 به‌عنوان سوئیچ استفاده کرد.

۳. مدارهای رگولاتور ولتاژ

در طراحی رگولاتورهای خطی و منبع تغذیه آزمایشگاهی، BD139 برای افزایش توان خروجی کاربرد دارد.

۴. مدارهای درایور موتور DC

به دلیل توانایی تحمل جریان بالا، این ترانزیستور برای کنترل موتورهای کوچک و متوسط مناسب است.

۵. پروژه‌های قدرتی آموزشی

در کارگاه‌های الکترونیک، BD139 یکی از ترانزیستورهای استاندارد برای آموزش طراحی مدارهای تقویت‌کننده و توان بالا است.

مزایای BD139 نسبت به ترانزیستورهای مشابه

• تحمل جریان و ولتاژ بالاتر از ترانزیستورهای کوچک مثل BC547
• طراحی ویژه پکیج TO-126 برای دفع بهتر حرارت
• قیمت مناسب و موجودی فراوان در بازار ایران
• قابلیت استفاده در ترکیب با ترانزیستور BD140 (PNP مکمل) برای طراحی تقویت‌کننده‌های Push-Pull

مقایسه BD139 با ترانزیستورهای مشابه

• BD140 → مکمل PNP BD139 است و در کنار آن برای طراحی تقویت‌کننده‌ها استفاده می‌شود.
• 2N2222 → جریان کمتر (800 میلی‌آمپر) و توان تلفاتی کمتر دارد.
• TIP31 → جریان و توان بالاتر (تا 3 آمپر)، اما ابعاد بزرگ‌تر دارد.
• BC337 → ترانزیستور کوچک‌سیگنال است و جایگزین قدرتی BD139 محسوب نمی‌شود.

دیتاشیت و مشخصات فنی BD139

• Vce(max): 80V
• Ic(max): 1.5A
• Ptot: 12.5W
• hFE: 40–250
• fT: 190 MHz
• Tj(max): 150°C

نکات طراحی با BD139

1. استفاده از هیت‌سینک مناسب برای جلوگیری از داغ شدن در جریان‌های بالا
2. انتخاب مقاومت بیس صحیح برای کنترل کلکتور بهینه
3. در مدارهای صوتی، استفاده از جفت مکمل BD139 + BD140 بهترین عملکرد را دارد
4. توجه به توان تلفاتی در طراحی منابع تغذیه و درایور موتور

سؤالات متداول (FAQ)

۱. آیا می‌توان BD139 را بدون هیت‌سینک استفاده کرد؟
برای جریان‌های پایین بله، اما در بارهای سنگین حتماً باید هیت‌سینک نصب شود.

۲. مکمل PNP ترانزیستور BD139 چیست؟
ترانزیستور BD140.

۳. آیا BD139 برای درایور موتور مناسب است؟
بله، برای موتورهای کوچک و متوسط DC تا حدود 1 آمپر کاملاً مناسب است.

۴. بهترین جایگزین BD139 چیست؟
ترانزیستور TIP31 یا 2SC5200 (در کاربردهای سنگین‌تر).

جمع‌بندی

ترانزیستور BD139 یکی از پرکاربردترین ترانزیستورهای قدرتی متوسط در الکترونیک است که به دلیل تحمل جریان 1.5 آمپر، ولتاژ 80 ولت و توان تلفاتی 12.5 وات، گزینه‌ای عالی برای مدارهای صوتی، سوئیچینگ، درایور موتورها و منابع تغذیه محسوب می‌شود.

فروشگاه سی آر الکترونیک این محصول را با تضمین کیفیت و قیمت مناسب عرضه می‌کند. اگر به دنبال خرید ترانزیستور BD139 اصل و اورجینال هستید، همین حالا سفارش خود را ثبت کنید و در سریع‌ترین زمان تحویل بگیرید.
