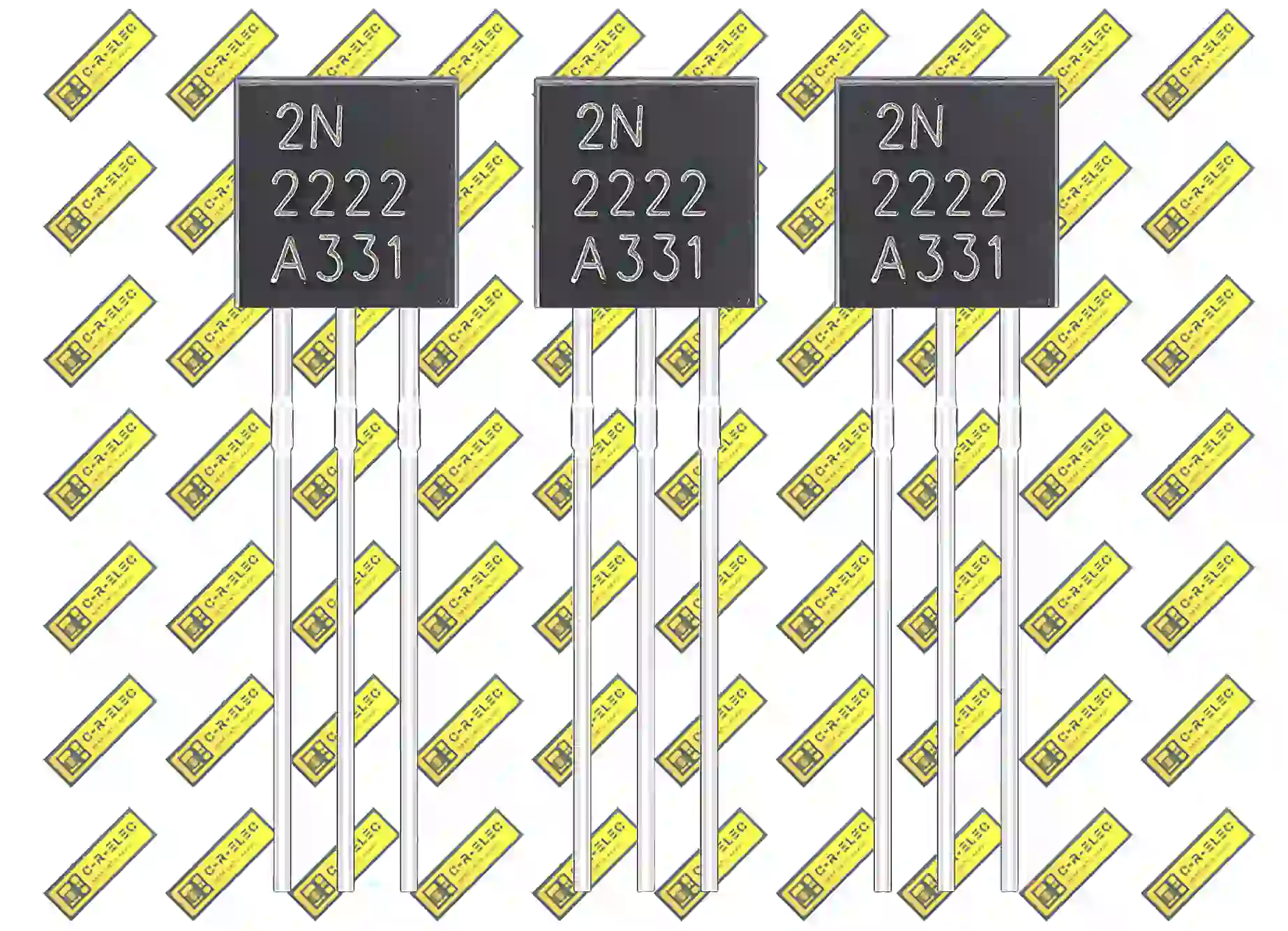

معرفی کلی ترانزیستور 2N2222A

ترانزیستور 2N2222A یکی از پرکاربردترین ترانزیستورهای NPN در دنیای الکترونیک است. این قطعه از دسته ترانزیستورهای سیلیکونی سیگنال کوچک محسوب می‌شود و به دلیل ویژگی‌های منحصر به فرد خود، در مدارهای تقویت‌کننده، سوییچینگ، و پروژه‌های آموزشی و صنعتی کاربرد فراوان دارد.

این ترانزیستور به عنوان یک سوئیچ سریع و تقویت‌کننده سیگنال‌های جریان کم شناخته می‌شود و توانایی تحمل جریان Collector تا حدود 800 میلی‌آمپر را دارد. همچنین ولتاژ کلکتور-امیتر آن حدود 40 ولت است که برای بسیاری از مدارهای کم توان الکترونیکی ایده‌آل است.

2N2222A به دلیل قابلیت اطمینان بالا و فراوانی در بازار، یکی از پرمصرف‌ترین ترانزیستورها در بین مهندسان، دانشجویان و سازندگان مدارهای DIY است. این ترانزیستور هم در مدارهای DC و AC کاربرد دارد و هم می‌تواند به‌صورت سوئیچ در مدارهای دیجیتال و آنالوگ استفاده شود.

مشخصات فنی ترانزیستور 2N2222A

• نوع ترانزیستور: NPN سیلیکونی
• ولتاژ کلکتور-امیتر (Vce): 40 ولت
• ولتاژ کلکتور-بیس (Vcb): 75 ولت
• ولتاژ امیتر-بیس (Veb): 6 ولت
• حداکثر جریان کلکتور (Ic): 800 میلی‌آمپر
• توان مصرفی (Pc): 500 میلی‌وات
• افزایش جریان DC (hFE): بین 100 تا 300 بسته به مدل و جریان کاری
• زمان سوئیچینگ: حدود 25 نانوثانیه برای قطع و وصل سریع
• پکیج رایج: TO-92 (مدل معمولی) و SMD برای نمونه‌های سطحی

این مشخصات باعث می‌شود که 2N2222 بتواند در طیف وسیعی از مدارهای سوئیچینگ سریع، تقویت‌کننده‌های کوچک و کنترل بارهای کم تا متوسط استفاده شود.

عملکرد و نحوه کار ترانزیستور 2N2222A

ترانزیستور NPN 2N2222A یک قطعه سه پایه است: Base، Collector و Emitter. عملکرد اصلی آن بر اساس کنترل جریان کلکتور با جریان بسیار کوچک بیس است.

1. مدار سوئیچ: وقتی جریان کافی به بیس ترانزیستور داده شود، ترانزیستور به حالت اشباع وارد می‌شود و جریان از کلکتور به امیتر عبور می‌کند. این ویژگی باعث می‌شود ترانزیستور 2N2222A در مدارهای سوییچینگ دیجیتال و کنترل رله‌ها بسیار کاربردی باشد.
2. مدار تقویت‌کننده: ترانزیستور می‌تواند سیگنال‌های کوچک را تقویت کند. جریان ورودی به بیس باعث تغییر جریان بزرگتر در کلکتور می‌شود. این ویژگی برای تقویت سیگنال‌های صوتی یا سیگنال‌های آنالوگ دیگر بسیار مفید است.

مزایا و ویژگی‌های کلیدی ترانزیستور 2N2222A

• سوئیچ سریع و دقیق: زمان سوئیچینگ کوتاه، ایده‌آل برای مدارهای دیجیتال و PWM
• توانایی تحمل جریان مناسب: تا 800 میلی‌آمپر در جریان کلکتور
• کاربرد گسترده در مدارهای تقویت‌کننده: مناسب برای سیگنال‌های صوتی و آنالوگ
• فراوان و ارزان: در بازار موجود و با قیمت اقتصادی
• دوستدار مبتدیان و دانشجویان: استفاده راحت در پروژه‌های آموزشی و DIY
• پایداری و اطمینان بالا: طول عمر مناسب حتی در شرایط کاری متداول

کاربردهای عملی ترانزیستور 2N2222A

1. مدارهای سوئیچینگ دیجیتال: کنترل رله‌ها، LEDها و بارهای کوچک با ولتاژ DC
2. تقویت‌کننده‌های سیگنال: تقویت سیگنال‌های صوتی، RF و سایر سیگنال‌های کم توان
3. مدارهای نوسان‌ساز و مولد: استفاده در مولدهای سیگنال و اسیلاتورها
4. کنترل موتورها و سرووها: به عنوان سوئیچ برای موتورهای DC کوچک و سرووها
5. مدارهای آموزش و پروژه‌های DIY: مناسب برای دانشجویان و سازندگان مدارهای آزمایشی

نحوه اتصال پایه‌ها (Pinout)

• پایه B (Base): ورودی جریان کنترل
• پایه C (Collector): خروجی جریان تحت کنترل
• پایه E (Emitter): خروجی به زمین یا مسیر جریان کامل

نکته: در بسته‌بندی TO-92 معمولاً هنگام قرار دادن ترانزیستور با صفحه مسطح رو به شما، پایه‌ها از چپ به راست Emitter – Base – Collector هستند.

پرسش و پاسخ درباره ترانزیستور 2N2222A

سؤال ۱: آیا 2N2222A برای بارهای سنگین مناسب است؟

خیر، این ترانزیستور برای جریان‌های کم تا متوسط (حداکثر 800 میلی‌آمپر) طراحی شده است و برای بارهای سنگین باید از ترانزیستورهای قدرت یا MOSFET استفاده شود.

سؤال ۲: تفاوت مدل NPN و PNP چیست؟

2N2222A مدل NPN است. یعنی جریان از کلکتور به امیتر عبور می‌کند و جریان بیس برای فعال کردن آن لازم است. مدل‌های PNP برعکس عمل می‌کنند و جریان کنترل از امیتر به کلکتور است.

سؤال ۳: می‌توان از 2N2222A در مدارهای RF استفاده کرد؟

بله، تا فرکانس چند مگاهرتز و برای کاربردهای سیگنال کوچک، این ترانزیستور عملکرد مناسبی دارد.

سؤال ۴: آیا این ترانزیستور نیاز به هیت‌سینک دارد؟

در حالت کاری معمول و جریان پایین نیازی به هیت‌سینک نیست، اما در کاربردهای نزدیک به حداکثر توان (500mW) بهتر است حرارت آن کنترل شود.

سؤال ۵: می‌توان از 2N2222A در پروژه‌های آموزشی استفاده کرد؟

قطعاً، این ترانزیستور یکی از بهترین گزینه‌ها برای یادگیری مفاهیم سوئیچینگ، تقویت و مدارهای مبتنی بر NPN است.

جمع‌بندی

ترانزیستور 2N2222A به عنوان یک NPN سیلیکونی پرکاربرد در مدارهای الکترونیکی، ویژگی‌هایی مانند سوئیچ سریع، تقویت جریان، پایداری بالا و قیمت مناسب را ترکیب کرده است. این قطعه برای پروژه‌های صنعتی، آموزشی، تقویت‌کننده‌ها و مدارهای کنترل کوچک ایده‌آل است.

ویژگی‌های کلیدی 2N2222A:

• توانایی سوئیچینگ سریع و دقیق
• جریان کلکتور تا 800 میلی‌آمپر
• ولتاژ کلکتور-امیتر تا 40 ولت
• مناسب برای پروژه‌های DIY و مدارهای آموزشی
• پایداری و طول عمر بالا

اگر می‌خواهید مدارهای خود را با یک ترانزیستور مطمئن و پرکاربرد طراحی کنید، ترانزیستور 2N2222A بهترین گزینه است. با خرید از سی آر الکترونیک، شما از کیفیت اصلی، تضمین اصالت و ارسال سریع بهره‌مند می‌شوید.

• قیمت رقابتی و مناسب برای پروژه‌های آموزشی و صنعتی
• پشتیبانی و مشاوره فنی برای انتخاب بهترین قطعات
• ارسال سریع و تضمین اصالت محصول

همین حالا ترانزیستور 2N2222A را سفارش دهید و پروژه‌های خود را با اطمینان کامل اجرا کنید. این قطعه، انتخاب حرفه‌ای برای تمامی علاقه‌مندان و مهندسان الکترونیک است.
