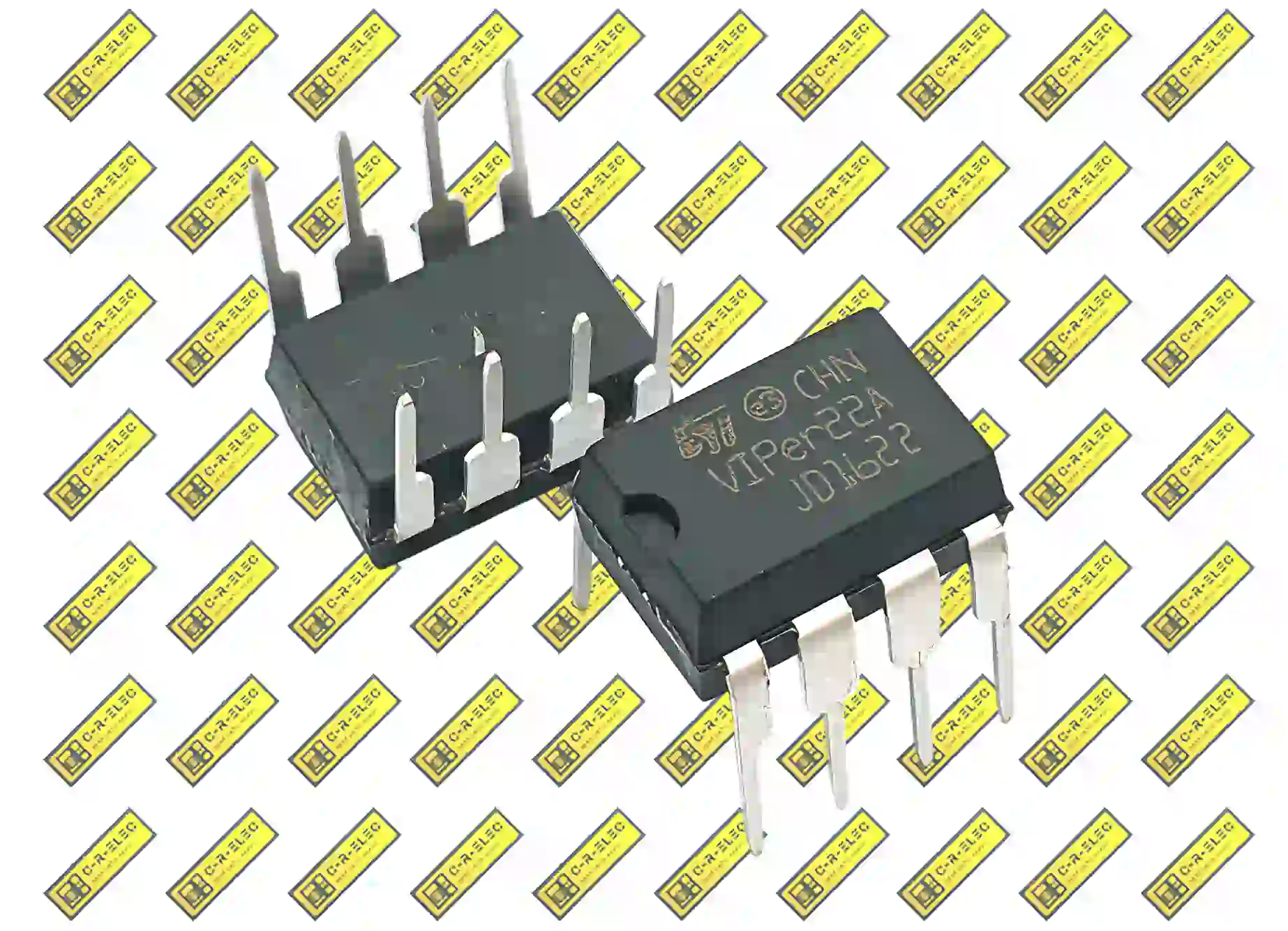

معرفی کامل و خرید آی سی VIPER22A

آی سی VIPER22Aیک آی سی کنترلر تغذیه سوئیچینگ (Switch Mode Power Supply Controller) ساخت شرکت STMicroelectronics است که به‌طور خاص برای طراحی منابع تغذیه AC-DC با توان کم تا متوسط طراحی شده است. این تراشه ترکیبی از یک کنترلر PWM و یک ترانزیستور MOSFET داخلی با ولتاژ شکست بالا را در یک بسته کوچک ارائه می‌دهد و همین باعث می‌شود نیاز به قطعات جانبی کاهش یافته و طراحی مدار بسیار ساده‌تر شود.

VIPER22A در دسته آی سی‌های موسوم به offline high-voltage converters قرار دارد، به این معنی که مستقیماً به برق شهری (۱۱۰ یا ۲۲۰ ولت AC) متصل می‌شود و بدون ترانسفورماتور اولیه کم‌ولتاژ، می‌تواند ولتاژ خروجی DC تولید کند.

ویژگی‌های کلیدی آی سی VIPER22A

• ترانزیستور MOSFET داخلی با ولتاژ شکست ۷۳۰ ولت
• فرکانس سوئیچینگ ۶۰ کیلوهرتز ثابت
• پشتیبانی از توپولوژی‌های فیدبک مستقیم و ایزوله
• قابلیت کار در مدهای Flyback، Buck و Buck-Boost
• حفاظت در برابر اضافه ولتاژ، اضافه جریان و گرمای بیش از حد
• جریان استارت‌آپ بسیار کم (کمتر از ۱mA)
• ابعاد کوچک و پکیج‌های متنوع: DIP-8 و SOP-8
• کاهش تعداد قطعات جانبی و هزینه ساخت

مشخصات فنی آی سی VIPER22A

ساختار و عملکرد داخلی آی سی VIPER22A

VIPER22A یک کنترلر PWM را با یک MOSFET قدرت ولتاژ بالای داخلی ادغام می‌کند. این ترکیب باعث می‌شود که طراحی منابع تغذیه سوییچینگ بسیار ساده شود زیرا نیاز به انتخاب و اتصال MOSFET خارجی وجود ندارد.

در مدار، برق AC ابتدا از طریق یک پل دیودی و خازن صافی به ولتاژ DC با مقدار بالا (مثلاً ~۳۱۰ ولت DC برای ورودی ۲۲۰V AC) تبدیل می‌شود. سپس VIPER22A این ولتاژ را به صورت پالسی به ترانسفورماتور یا سلف (بسته به توپولوژی) اعمال می‌کند و از طریق مدولاسیون پهنای پالس (PWM) مقدار ولتاژ و جریان خروجی را کنترل می‌کند.

کاربردهای آی سی VIPER22A

1. آداپتورهای AC-DC کم‌مصرف
   • شارژرها، منابع تغذیه دستگاه‌های کوچک.
2. مدارهای LED Driver
   • تغذیه مستقیم LEDهای توان بالا از برق شهری.
3. منابع تغذیه لوازم خانگی
   • بردهای کنترلی یخچال، ماشین لباسشویی، کولر گازی.
4. تجهیزات صنعتی
   • ماژول‌های کنترل، حسگرها و PLCهای کوچک.
5. تجهیزات IoT
   • منبع تغذیه برای دستگاه‌های متصل به شبکه با مصرف پایین.

مزایا آی سی VIPER22A نسبت به طراحی‌های قدیمی

• حذف نیاز به MOSFET خارجی و کاهش قطعات
• ابعاد کوچک‌تر و هزینه کمتر
• حفاظت‌های داخلی کامل برای طول عمر بیشتر مدار
• توانایی کار مستقیم با برق شهری بدون ترانسفورماتور قدرت خارجی
• راندمان بالا به دلیل فرکانس سوئیچینگ بالا

مقایسه آی سی VIPER22A با مدل‌های مشابه

پایه‌های (Pinout) آی سی VIPER22A

مدار نمونه VIPER22A (AC-DC Flyback)

مدار پایه شامل بخش‌های زیر است:

• ورودی AC → فیوز و فیلتر EMI → پل دیودی → خازن صافی
• VIPER22A → ترانسفورماتور ایزوله → دیود شاتکی خروجی → فیلتر RC/LC
• فیدبک از خروجی از طریق اپتوکوپلر و TL431 به پایه FB

این مدار برای توان ۱۰ تا ۱۵ وات ایده‌آل است و راندمان بالایی دارد.

نکات طراحی و استفاده از آی سی VIPER22A

• برای پایداری بیشتر، خازن VDD باید نزدیک پایه آی سی نصب شود.
• در طراحی فیدبک، از اپتوکوپلر با کیفیت استفاده کنید.
• مسیرهای ولتاژ بالا را کوتاه و مستقیم طراحی کنید تا نویز کمتر شود.
• خنک‌کاری VIPER22A در جریان‌های نزدیک به حداکثر اهمیت دارد.
• از دیود خروجی شاتکی با ولتاژ و جریان مناسب استفاده کنید.

عیب‌یابی رایج

• خروجی نوسانی یا ولتاژ کم: بررسی فیدبک و خازن‌های خروجی.
• گرمای زیاد آی سی: کاهش بار یا بهبود تهویه.
• عدم راه‌اندازی: بررسی مسیر VDD و مقاومت‌های استارت‌آپ.

نکات خرید آی سی VIPER22A از سی آر الکترونیک

• عرضه نسخه اورجینال STMicroelectronics با ضمانت اصالت
• قیمت مناسب برای خرید تکی و عمده
• ارسال سریع و مطمئن به سراسر ایران
• پشتیبانی فنی برای طراحی مدار و انتخاب قطعات جانبی

پرسش و پاسخ متداول

سؤال: آیا VIPER22A برای تغذیه مستقیم LED مناسب است؟
پاسخ: بله، به شرط طراحی صحیح مدار و در نظر گرفتن محدودکننده جریان LED.

سؤال: آیا می‌توان از این آی سی برای توان‌های بالای ۲۰ وات استفاده کرد؟
پاسخ: خیر، برای توان‌های بالاتر بهتر است از مدل‌های قوی‌تر مثل VIPER53 یا LNK3xx استفاده شود.

سؤال: تفاوت VIPER22A با TNY276 چیست؟
پاسخ: VIPER22A فرکانس کاری پایین‌تری دارد و برای توان‌های پایین و طراحی‌های ساده‌تر مناسب است.

جمع‌بندی

آی سی VIPER22A یک راهکار کم‌هزینه و مطمئن برای طراحی منابع تغذیه سوئیچینگ کوچک است که با داشتن MOSFET داخلی ولتاژ بالا، حفاظت‌های جامع و طراحی ساده، در پروژه‌های صنعتی و خانگی بسیار محبوب است. در سی آر الکترونیک می‌توانید این تراشه را با ضمانت اصالت و قیمت مناسب تهیه کنید و از پشتیبانی تخصصی بهره‌مند شوید.
