آی سی LM317T
50,640 تومان
خرید آی سی LM317T – رگولاتور ولتاژ قابل تنظیم | سی آر الکترونیک

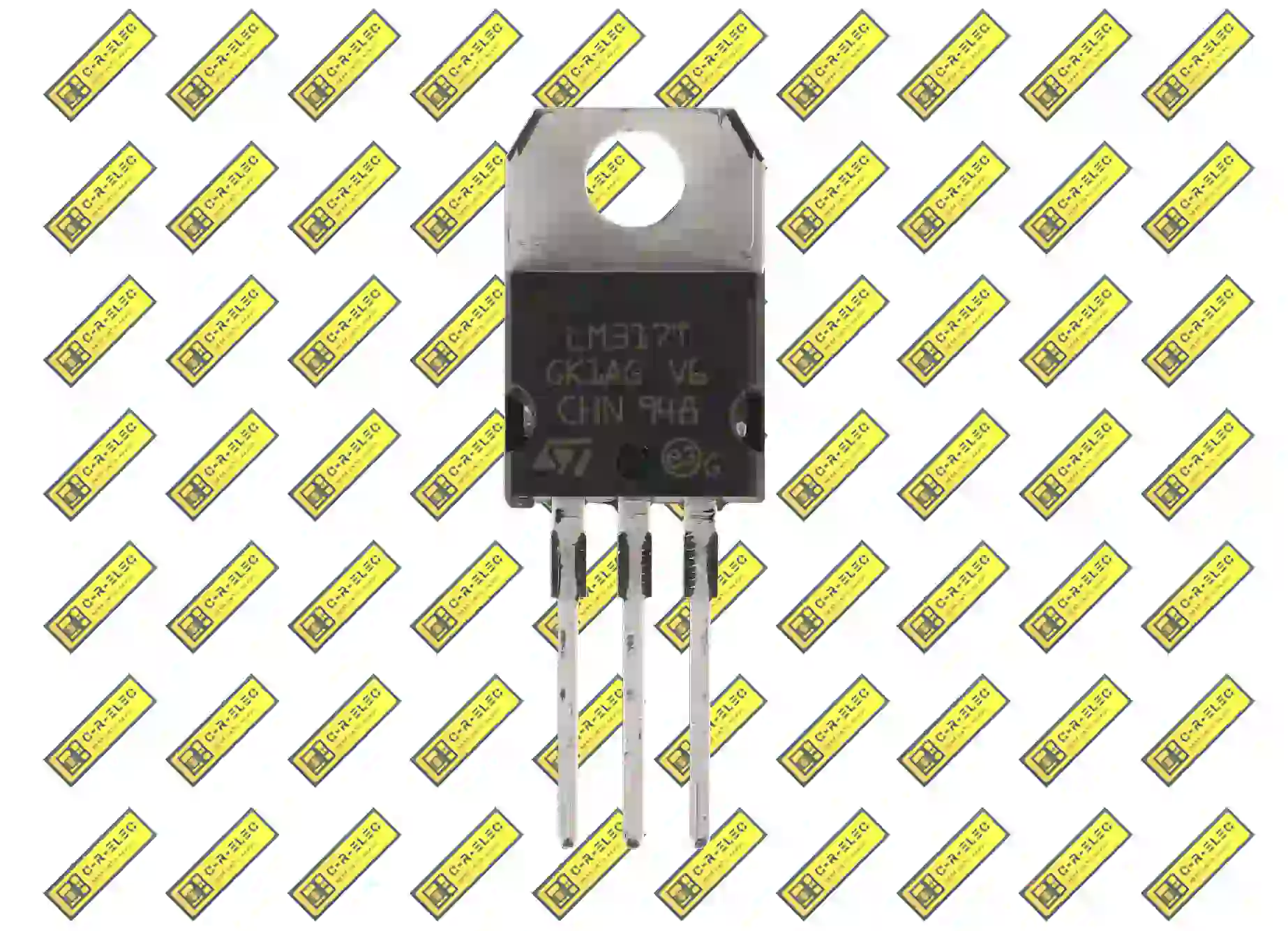

معرفی آی سی رگولاتور LM317T
آی سی LM317T یک رگولاتور ولتاژ خطی قابل تنظیم سه پایه است که در محدوده ولتاژ خروجی ۱.۲ ولت تا ۳۷ ولت و با جریان خروجی تا ۱.۵ آمپر کار میکند. این قطعه به دلیل سادگی طراحی، دقت بالا، پایداری حرارتی، و انعطاف در تنظیم ولتاژ، به یکی از پرکاربردترین رگولاتورهای ولتاژ در پروژههای الکترونیکی تبدیل شده است.
برخلاف رگولاتورهای ثابت مانند 7805 یا 7812 که خروجی مشخص و ثابتی دارند، LM317T به کاربر اجازه میدهد با استفاده از دو مقاومت ساده، ولتاژ خروجی دلخواه را تنظیم کند. همین ویژگی باعث شده که در آزمایشگاهها، تغذیههای قابل تنظیم، منابع تغذیه لپتاپ و شارژر باتریهای خاص، محبوبیت زیادی داشته باشد.
ویژگیهای کلیدی آی سی LM317T
- نوع: رگولاتور ولتاژ خطی قابل تنظیم
- تعداد پایهها: ۳ پایه (Input – Output – Adjust)
- ولتاژ خروجی قابل تنظیم: 1.2V تا 37V
- حداکثر جریان خروجی: 1.5A
- حداکثر توان تلفاتی: حدود 20W (با هیتسینک مناسب)
- محافظت داخلی: دارای حفاظت در برابر اتصال کوتاه، اضافه بار، و افزایش دما
- بستهبندی: TO-220 مناسب برای نصب روی هیتسینک
- برند: STMicroelectronics
جدول مشخصات فنی (Datasheet Summary) آی سی LM317T
| ویژگی | مقدار |
| محدوده ولتاژ خروجی | 1.2V تا 37V |
| ولتاژ ورودی ماکزیمم | 40V DC |
| جریان خروجی ماکزیمم | 1.5A |
| حداقل جریان بایاس | 3.5mA |
| ضریب دمایی ولتاژ مرجع | 0.003%/°C |
| توان تلفاتی (با هیتسینک) | تا 20 وات |
| نوع بستهبندی | TO-220 |
| حفاظت حرارتی | بله |
| حفاظت اتصال کوتاه | بله |
پایههای آی سی LM317T و عملکرد هر کدام
| شماره پایه | نام پایه | توضیح عملکرد |
| 1 | Adjust (ADJ) | پایه تنظیم ولتاژ خروجی که به یک شبکه مقاومتی متصل میشود |
| 2 | Output (Vout) | خروجی ولتاژ تنظیم شده |
| 3 | Input (Vin) | ولتاژ ورودی (باید حداقل 3 ولت بیشتر از ولتاژ خروجی باشد) |
نحوه کار آی سی LM317T
اصول عملکرد LM317T بر پایه مقایسه ولتاژ مرجع داخلی (1.25V) با ولتاژ خروجی است. با تغییر مقاومتها بین پایههای Adjust و Output، نسبت تقسیم ولتاژ تغییر میکند و در نتیجه ولتاژ خروجی تغییر مییابد.
فرمول ولتاژ خروجی به شکل زیر است:
Vout = Vref × (1 + R2 / R1) + Iadj × R2
که در آن:
- Vref ≈ 1.25V
- Iadj ≈ 50µA
در اغلب موارد مقدار Iadj بسیار کم است و میتوان آن را نادیده گرفت.
مزایای استفاده از آی سی LM317T
- انعطاف بالا در تنظیم ولتاژ
- پایداری حرارتی عالی
- محافظت داخلی در برابر شرایط خطرناک
- هزینه پایین و در دسترس بودن در بازار
- مناسب برای پروژههای DIY، منبع تغذیه آزمایشگاهی و صنعتی
کاربردهای رایج آی سی LM317T
- منبع تغذیه آزمایشگاهی قابل تنظیم
- شارژر باتری لیتیوم، نیکل کادمیوم یا اسید-سرب (با مدار مناسب)
- کنترل جریان LEDهای پرتوان
- رگولاتور تغذیه در پروژههای آردوینو و رزبری پای
- استفاده در آمپلیفایرهای صوتی به عنوان تغذیه تمیز
- مبدلهای DC به DC ساده
نکات مهم هنگام استفاده از آی سی LM317T
- برای جریانهای بالاتر از 500mA حتماً از هیتسینک استفاده کنید.
- ولتاژ ورودی باید حداقل 3 ولت بیشتر از ولتاژ خروجی باشد.
- خازن ورودی (0.1µF و 1µF) و خازن خروجی (1µF یا بیشتر) برای پایداری مدار ضروری هستند.
- در طراحی شارژر باتری، جریان شارژ را محدود کنید تا از آسیب به باتری جلوگیری شود.
راهنمای خرید آی سی LM317T از سی آر الکترونیک
در سی آر الکترونیک، ما LM317T را با کیفیت اصلی، تست شده و قیمت رقابتی عرضه میکنیم. خرید از ما به شما اطمینان میدهد که قطعه:
- ۱۰۰٪ اصل و نو است
- تست عملکردی شده
- در بستهبندی ضدالکتریسیته ساکن ارسال میشود
- امکان مشاوره فنی رایگان قبل از خرید وجود دارد
پرسش و پاسخ (FAQ)
۱. آیا LM317T میتواند به عنوان محدودکننده جریان استفاده شود؟
بله، با طراحی مناسب میتوان آن را به عنوان منبع جریان ثابت استفاده کرد.
۲. تفاوت LM317T با LM317 چیست؟
حرف T نشاندهنده بستهبندی TO-220 است که توان بالاتری را پشتیبانی میکند.
۳. آیا LM317T نیاز به هیتسینک دارد؟
برای جریانهای بالا یا اختلاف ولتاژ زیاد، بله.
۴. آیا میتوان از LM317T در خودرو استفاده کرد؟
بله، ولی باید به محدودیت ولتاژ ورودی (حداکثر 40V) توجه کرد.
