راهنمای کامل رنگ‌بندی مقاومت‌ها و انواع آن‌ها

مقدمه

اگر تا حالا به داخل دستگاه‌های الکترونیکی مثل تلویزیون، رادیو، یا حتی بردهای آردوینو نگاه کرده باشید، احتمال زیاد با قطعه‌های کوچکی روبه‌رو شدید که روی اون‌ها چند نوار رنگی وجود دارند. این قطعه‌ها مقاومت (Resistor) نام دارند.
مقاومت یکی از پایه‌ای‌ترین و پرکاربردترین قطعات در دنیای الکترونیک هست و دانستن نحوه‌ی خواندن مقدارش، حتی برای مبتدی‌ها، یک مهارت ضروری محسوب می‌شود.

در این مقاله قرار هست خیلی ساده و کامل، رنگ‌بندی مقاومت‌ها، نحوه تشخیص مقدارشون، انواع مختلف مقاومت‌ها و کاربردهاشون رو یاد بگیریم. با خوندن این مقاله دیگه نیاز نیست برای فهمیدن عدد مقاومت سراغ ابزار خاصی بری؛ فقط کافیه نوارهای رنگی رو بخونی!

فهرست مقاله:

• تعریف مقاومت و نقش آن در مدار
• انواع مقاومت‌ها (ثابت، متغیر، SMD، گچی و…)
• مفهوم کد رنگ مقاومت
• جدول رنگ مقاومت و مقدار آن
• روش خواندن مقاومت ۴، ۵ و ۶ رنگ
• مثال‌های عملی از خواندن مقاومت‌ها
• معرفی مقاومت‌های خاص: مقاومت گچی (سیمانی)
• اشتباهات رایج در خواندن رنگ مقاومت‌ها
• مقدارهای پرکاربرد در مقاومت‌ها
• راهنمای انتخاب مقاومت مناسب و کاربردی
• تفاوت مقاومت های DIP و SMD
• نحوه خواندن مقاومت SMD
• معرفی ابزار آنلاین و اپلیکیشن‌های تشخیص مقاومت
• جمع‌بندی

– تعریف مقاومت و نقش آن در مدار

مقاومت (به انگلیسی: Resistor) قطعه‌ای پسیو در الکترونیک است که وظیفه اصلی آن، محدود نمودن جریان الکتریکی و یا تنظیم سطح ولتاژ در مدار می‌باشد. عملکرد مقاومت را می‌توان به عبور جریان آب از یک لوله با قطر مشخص تشبیه کرد. هرچه مقاومت بیشتر باشد، جریان عبوری کمتر خواهد بود.

اهداف استفاده از مقاومت در مدارها:

• کنترل جریان الکتریکی و جلوگیری از عبور جریان بیش از حد از قطعات حساس
• تنظیم سطح ولتاژ بین قسمت‌های مختلف مدار
• تولید گرما در کاربردهای خاص (نظیر هیترهای الکتریکی)
• ایجاد اختلاف پتانسیل جهت تغذیه بخش‌های خاص مدار

مقدار مقاومت با واحد اهم (Ohm) سنجیده می‌شود و با نماد Ω نمایش داده می‌شود. این مقدار، نشان‌دهنده مقاومت یک قطعه در برابر عبور جریان الکتریکی است.

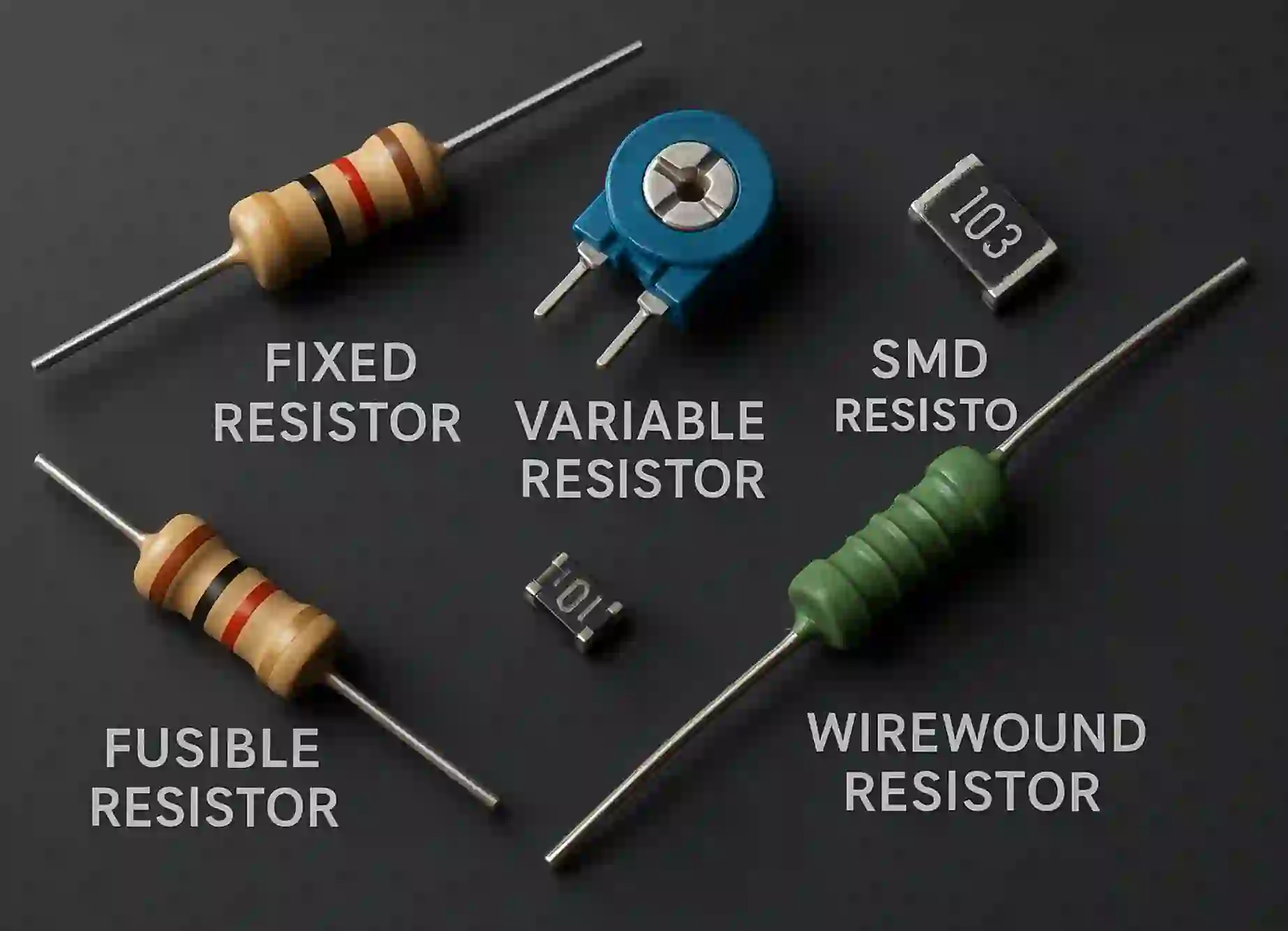

– انواع مقاومت‌ها

مقاومت‌ها از نظر ساختار، نوع عملکرد و قابلیت تنظیم مقدار، به انواع مختلفی تقسیم می‌شوند. در ادامه به بررسی پرکاربردترین آن‌ها می‌پردازیم:

1. مقاومت ثابت (Fixed Resistor)

این نوع مقاومت دارای مقدار مشخص و غیرقابل‌تغییر است. اغلب مقاومت‌هایی که در مدارات دیده می‌شوند از نوع ثابت هستند. بسته به ساختار داخلی و جنس مواد به‌کاررفته، مقاومت‌های ثابت به انواع زیر تقسیم می‌گردند:

• مقاومت کربنی: ارزان‌قیمت و رایج در مدارات عمومی
• مقاومت فیلم فلزی: دارای دقت و پایداری بالاتر
• مقاومت گچی (سیم‌پیچ دار): مقاوم در برابر حرارت و توان بالا

2. مقاومت متغیر (Variable Resistor)

مقاومت‌هایی که مقدار اهمی آن‌ها به صورت دستی یا خودکار قابل تنظیم است، در این دسته قرار می‌گیرند. از جمله نمونه‌های معروف می‌توان به پتانسیومتر و تریمر اشاره نمود.

3. مقاومت حساس به نور (LDR)

مقاومت‌های نوری با تغییر شدت نور محیط، مقدار مقاومتشان نیز تغییر می‌کند. این نوع در ساخت سنسورهای روشنایی و سیستم‌های روشنایی هوشمند مورد استفاده قرار می‌گیرد.

4. مقاومت حساس به دما (NTC / PTC)

مقاومت‌های حرارتی در برابر تغییر دما از خود واکنش نشان می‌دهند. به‌طور مثال، NTC با افزایش دما، مقدار مقاومتش کاهش یافته و PTC برعکس عمل می‌کند. این قطعات معمولاً در مدارات محافظ یا کنترلرهای حرارتی استفاده می‌شوند.

5. مقاومت SMD (Surface Mount Device)

نسل جدیدی از مقاومت‌ها که برای نصب بر سطح بردهای چاپی طراحی شده‌اند. این مقاومت‌ها ابعاد بسیار کوچکی داشته و فاقد رنگ‌بندی هستند. مقدار آن‌ها معمولاً به صورت کد عددی بر روی بدنه حک می‌شود.

6. مقاومت گچی یا سیمانی (Cement Resistor)

این مقاومت‌ها برای کاربردهای توان بالا طراحی شده‌اند و درون پوششی از جنس سرامیک یا گچ حرارتی قرار می‌گیرند. به دلیل توانایی بالا در دفع حرارت، از آن‌ها در منابع تغذیه صنعتی، تجهیزات صوتی قدرتمند و مدارهای پرتوان استفاده می‌شود.

– مفهوم کد رنگ مقاومت

مقدار مقاومت‌های ثابت معمولاً با استفاده از نوارهای رنگی که بر سطح آن‌ها چاپ شده‌اند، مشخص می‌گردد. این نوارهای رنگی، نمایانگر ارقام عددی و ضریب توان (ضریب ده) می‌باشند که بر اساس یک جدول استاندارد جهانی (کد رنگ مقاومت) تفسیر می‌شوند. استفاده از کد رنگ باعث صرفه‌جویی در فضا، کاهش هزینه چاپ عدد، و سهولت در تشخیص مقادیر مقاومت شده است.

-جدول رنگ مقاومت و مقدار آن

– روش خواندن مقاومت ۴، ۵ و ۶ رنگ

1. مقاومت‌های ۴ رنگ (رایج‌ترین نوع)

این نوع مقاومت دارای ۴ حلقه رنگی است که به ترتیب معنا دارند:

• نوار اول: رقم اول
• نوار دوم: رقم دوم
• نوار سوم: ضریب یا تعداد صفرها
• نوار چهارم: تلورانس (خطای مجاز)

مثال: اگر مقاومت دارای رنگ‌های زیر باشد:
قهوه‌ای – مشکی – قرمز – طلایی

• قهوه‌ای = 1
• مشکی = 0
• قرمز = ×100
• طلایی = ±5%

→ مقدار مقاومت: 10 × 100 = 1000 اهم (1 کیلو اهم) با تلورانس ±5%

***مقادیر زیر بر اساس مقاومت‌های ۴ نواره با تلرانس ۵% (طلایی) محاسبه شده‌اند.

2. مقاومت‌های ۵ رنگ

در مقاومت‌های دقیق‌تر از پنج نوار رنگی استفاده می‌شود. ترتیب نوارها به این صورت است:

• نوار اول تا سوم: سه رقم اول
• نوار چهارم: ضریب
• نوار پنجم: تلورانس

مثال: قرمز – بنفش – مشکی – قهوه‌ای – قهوه‌ای

• قرمز = 2
• بنفش = 7
• مشکی = 0
• قهوه‌ای = ×10
• قهوه‌ای = ±1%

→ مقدار مقاومت: 270 × 10 = 2700 اهم (2.7 کیلو اهم) ±1%

***مقادیر زیر بر اساس مقاومت‌های 5 نواره با تلرانس 1% (قهوه‌ای) محاسبه شده اند:

***نکات ویژه:

1. تفاوت ۴ و ۵ نواره:
   • در ۵ نواره، ۳ رقم اول مقدار را مشخص می‌کنند (نه ۲ رقم).
   • نوار چهارم ضریب و نوار پنجم تلرانس است.
2. تلورانس‌های رایج:
   • قهوه‌ای: ۱%
   • قرمز: ۲%
   • سبز: ۰.۵%
   • آبی: ۰.۲۵%

3. مقاومت‌های ۶ نواری

در این نوع، یک حلقه‌ی ششم اضافه می‌شود که معمولاً نشانگر ضریب دمایی است (TCR – Temperature Coefficient) و در کاربردهای خاص مورد استفاده قرار می‌گیرد. چهار یا پنج رنگ اول مشابه موارد قبل هستند.

جهت صحیح خواندن مقاومت‌ها

برای تشخیص جهت صحیح خواندن، توجه داشته باشید که:

• نوار تلورانس معمولاً با فاصله بیشتر نسبت به سایر نوارها چاپ شده‌است.
• همچنین رنگ‌های طلایی و نقره‌ای معمولاً فقط به‌عنوان نوار چهارم یا پنجم (تلورانس) استفاده می‌شوند، نه رقم.

نکات تکمیلی:

• مقاومت‌هایی با رنگ‌های محو شده یا سوخته معمولاً باید با اهم‌متر تست شوند.
• دقت در خواندن رنگ‌ها در نور مناسب اهمیت بالایی دارد.
• استفاده از ابزارهای دیجیتال و اپلیکیشن‌های موبایلی می‌تواند در تشخیص رنگ‌ها و محاسبه مقدار مقاومت مفید واقع شود.

– مثال‌های عملی از خواندن مقاومت‌ها

برای تثبیت مطالب پیشین، در این بخش چند نمونه مقاومت را با استفاده از کد رنگی آن‌ها تحلیل می‌کنیم:

مثال ۱: مقاومت با رنگ‌های قهوه‌ای – سیاه – نارنجی – طلایی

• نوار اول (قهوه‌ای) = 1
• نوار دوم (سیاه) = 0
• نوار سوم (نارنجی) = ×1000
• نوار چهارم (طلایی) = ±5%

مقدار مقاومت = 10 × 1000 = 10,000 اهم = 10 کیلو اهم ±5%

مثال ۲: مقاومت ۵ نواری با رنگ‌های قرمز – سبز – قهوه‌ای – قهوه‌ای – قهوه‌ای

• نوار اول (قرمز) = 2
• نوار دوم (سبز) = 5
• نوار سوم (قهوه‌ای) = 1
• نوار چهارم (قهوه‌ای) = ×10
• نوار پنجم (قهوه‌ای) = ±1%

مقدار مقاومت = 251 × 10 = 2,510 اهم = 2.51 کیلو اهم ±1%

مثال ۳: مقاومت سوخته با رنگ‌های نامشخص

در صورتی که نوارهای رنگی مقاومت قابل تشخیص نباشد، می‌بایست از مولتی‌متر (اهم‌متر) استفاده نمود تا مقدار دقیق مقاومت اندازه‌گیری شود.

– معرفی مقاومت‌های خاص: مقاومت گچی (سیمانی)

مشخصات و کاربرد

مقاومت گچی که به آن مقاومت سیمانی نیز گفته می‌شود، نوعی مقاومت با توان بالا است که معمولاً در توان‌های ۵ وات، ۱۰ وات، ۲۰ وات و بالاتر تولید می‌گردد. این مقاومت‌ها به دلیل توانایی بالا در تحمل گرما و جریان زیاد، در مدارهای پرقدرت مانند منابع تغذیه، تقویت‌کننده‌های صوتی و تجهیزات صنعتی کاربرد دارند.

ویژگی‌ها:

• جنس بدنه: سرامیکی یا گچ مخصوص حرارتی
• بدون نوار رنگی؛ مقدار مقاومت و توان اغلب به‌صورت چاپی روی بدنه درج می‌شود
• بسیار مقاوم در برابر حرارت و ضربه
• ابعاد بزرگ‌تر نسبت به مقاومت‌های معمولی

مثال درج شده روی مقاومت گچی:

10W 4.7Ω J

• 10W: توان مقاومت (10 وات)
• 4.7Ω: مقدار مقاومت (4.7 اهم)
• J: تلورانس (±5%)

– اشتباهات رایج در خواندن رنگ مقاومت‌ها

– مقدارهای پرکاربرد در مقاومت‌ها

در طراحی مدارات الکترونیکی، برخی مقادیر مقاومت‌ها بیش از سایر مقادیر مورد استفاده قرار می‌گیرند. این مقادیر بر اساس سری‌های استاندارد E تعریف شده‌اند که پرکاربردترین آن‌ها عبارت‌اند از:

سری E12 (۱۲ مقدار در هر دهه):

| 10 | 12 | 15 | 18 | 22 | 27 | 33 | 39 | 47 | 56 | 68 | 82 |

سری E24، E48 و E96 نیز در کاربردهای دقیق‌تر استفاده می‌شوند و دقت بالاتری دارند. برای مثال:

• مقدارهای دقیق در سری E96: 10.0، 10.2، 10.5، 10.7، … تا 91.0

– راهنمای انتخاب مقاومت مناسب و کاربردی

– تفاوت مقاومتهای DIP و SMD

– نحوه خواندن مقاومت SMD

مقاومت‌های SMD فاقد رنگ‌بندی هستند و مقدار آن‌ها با استفاده از کد سه رقمی یا چهار رقمی مشخص می‌شود. برای مثال:

• “472” → عدد اول و دوم = 47، رقم سوم = تعداد صفر → 4700 = 4.7 کیلو اهم
• “1001” → 100 × 10 = 1000 اهم

برخی مقاومت‌ها نیز دارای کدهایی با حرف R (برای نشان دادن ممیز) هستند:

• “4R7” = 4.7 اهم
• “R22” = 0.22 اهم

استفاده از اهم‌متر برای اندازه‌گیری مقاومت

در موارد زیر، توصیه می‌شود مقدار مقاومت را به‌صورت مستقیم با اهم‌متر اندازه‌گیری نمایید:

• رنگ‌ها محو یا غیرقابل‌تشخیص باشند
• مقاومت به‌صورت دقیق باید بررسی شود
• تطابق مقدار مقاومت با مداری خاص مورد نیاز باشد

نکته: هنگام اندازه‌گیری مقاومت‌های نصب‌شده روی مدار، در صورتی که مدار دارای مسیرهای موازی باشد، مقدار اندازه‌گیری‌شده ممکن است کمتر از مقدار واقعی باشد.

– معرفی ابزار آنلاین و اپلیکیشن‌های تشخیص مقاومت

• از اپلیکیشن‌های اندروید یا وب‌سایت‌های محاسبه‌گر مقاومت استفاده کنید.
• از کارت‌های چاپی یا پوسترهای آموزشی کد رنگ برای تمرین و یادگیری استفاده نمایید.
• در مراحل آموزش، همواره از اهم‌متر برای تطبیق مقدار خوانده‌شده با واقعیت استفاده کنید.

– جمع‌بندی

در این مقاله تلاش شد تا به‌صورت جامع، دقیق و ساختاریافته به موضوع «رنگ‌بندی مقاومت‌ها» و «انواع آن‌ها» پرداخته شود. فهم صحیح کد رنگ مقاومت‌ها نه تنها برای دانشجویان و مبتدیان بلکه برای متخصصین نیز از اهمیت بالایی برخوردار است. انتخاب مقاومت مناسب بر اساس مقدار اهم، توان، تلورانس و نوع بسته‌بندی می‌تواند عملکرد مدار را بهینه کرده و از بروز اشکال جلوگیری نماید.

منابع و ماخذ:

• استاندارد IEC 60062
• کتاب اصول الکترونیک، مالوینو
• مستندات فنی شرکت‌های تولیدکننده مقاومت (Vishay، Yageo، Bourns و غیره)
